DT-5001A 5002A 5003A 5002B 5002C 等安裝驅動使用說明中英文版.doc

USB2.0轉RJ45/RS232串口線FT232RL芯片安裝使用說明書

DT-5010,DT-5011,DT-5018,,DT-5031,DT-5051,DT-5045

一、安裝驅動步驟的方法介紹

（1）以win7 64位操作系統為例，使用光盤安裝驅動

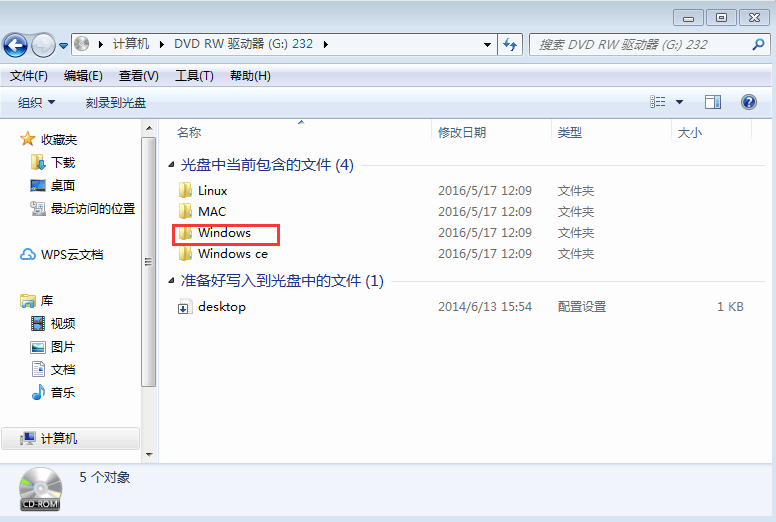

第一步：以DT-5011為例，插入驅動光盤，打開光盤,選擇“windows”文件夾。如圖：

第二步：雙擊“windows7,8,10”文件夾后，會彈出安裝項目，雙擊“應用程序”，如圖

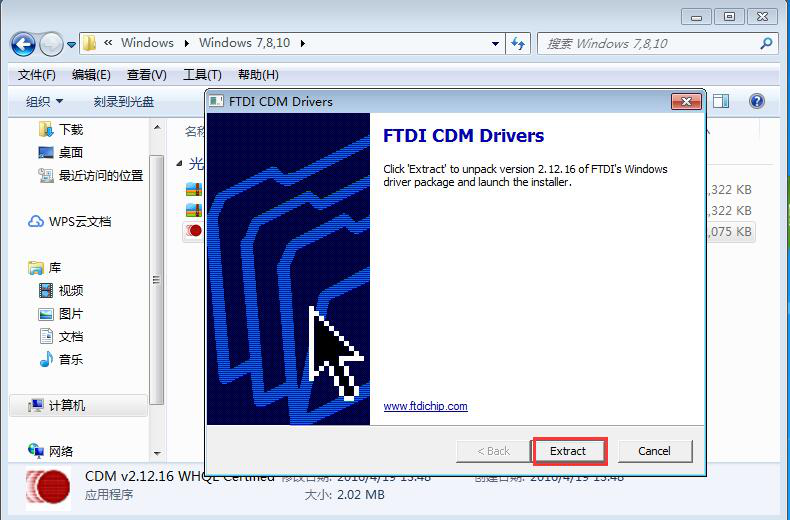

第三步：雙擊“應用程序”后，會彈出芯片公司名稱信息，點擊“Extract”如圖：

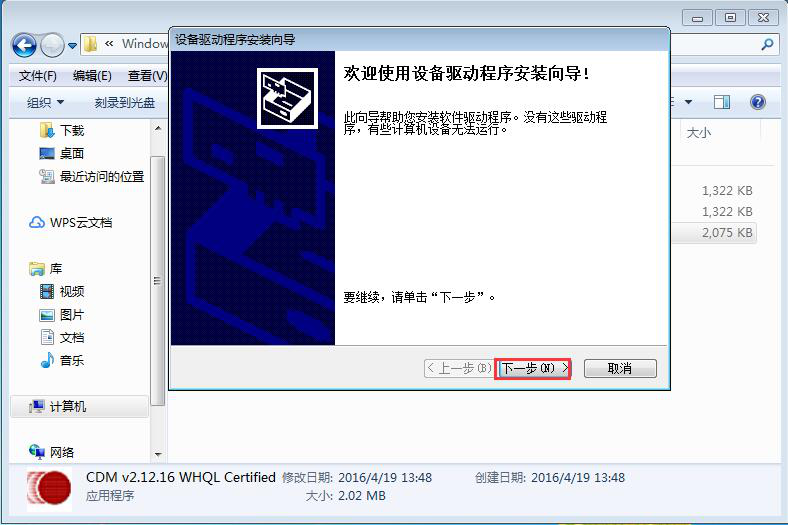

第四步：接著會彈出驅動安裝向?qū)崾敬翱?，點擊“下一步”，如圖：

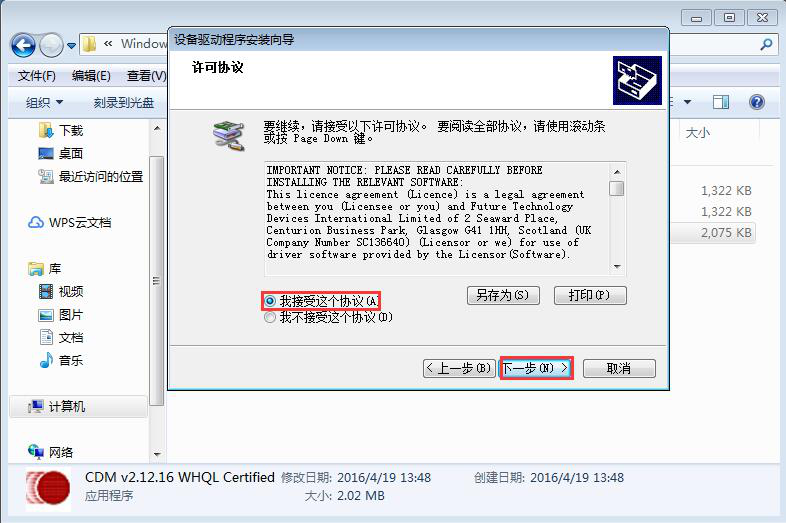

第五步：選擇“我接收這個協議”，點擊“下一步”，如圖：

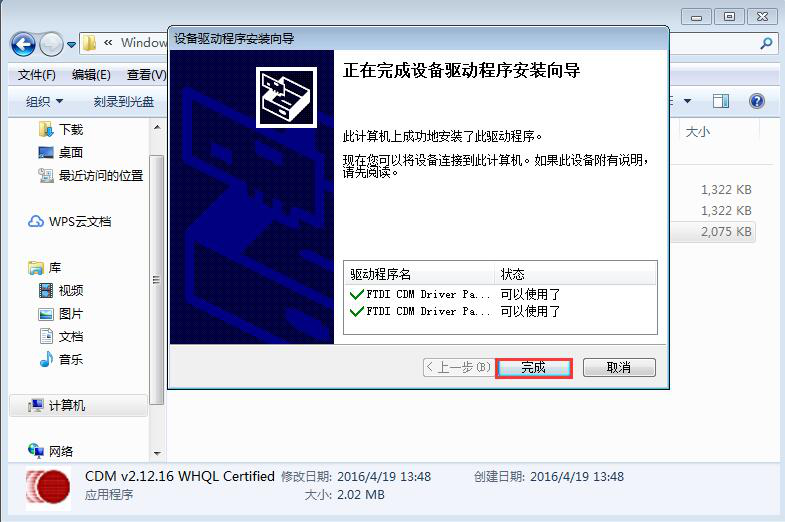

第六步：之后彈出已經完成安裝驅動的提升窗口，點擊“完成”，如圖：

以上是以win7 64位操作系統為例，使用光盤安裝驅動的步驟。

（2）在XP系統，使用光盤安裝驅動

第一步：以DT-5011為例，在XP系統需要導入安裝驅動，與以往的雙擊應用程序的安裝方法不同，這時要插上DT-5011,右擊“計算機”，點擊“管理”。如圖：

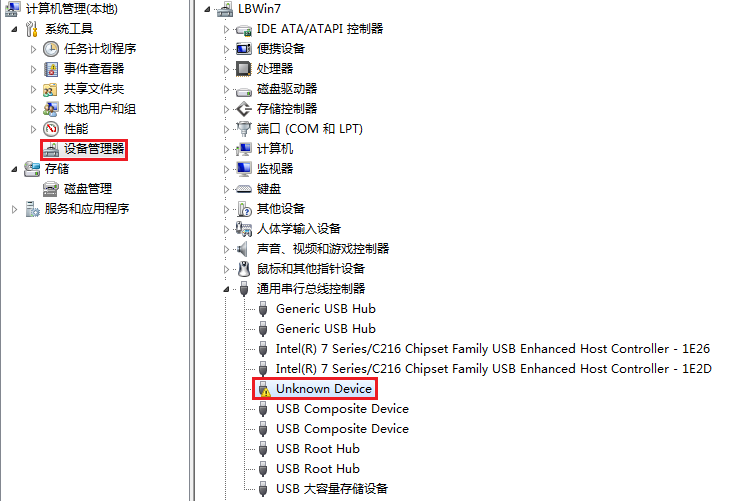

第二步：第一種情況：彈出計算機管理系統的頁面，雙擊“設備管理器”，雙擊“端口”后無COM口彈出，卻在“通用串行總線控制器”中看到有“Unknown Device”感嘆號。如圖所示，建議更換USB接口，或者換電腦查看是否還是同樣的現象，若還是一樣則有可能是串口線出現故障，建議和賣家協商退換貨。

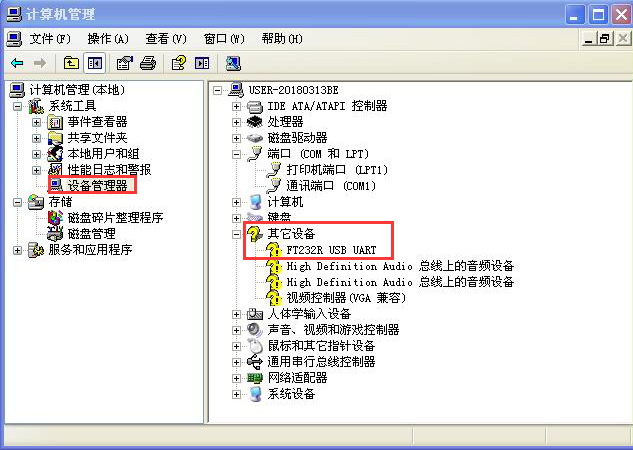

第二種情況是在“其他設備”有感嘆號出現，如圖：

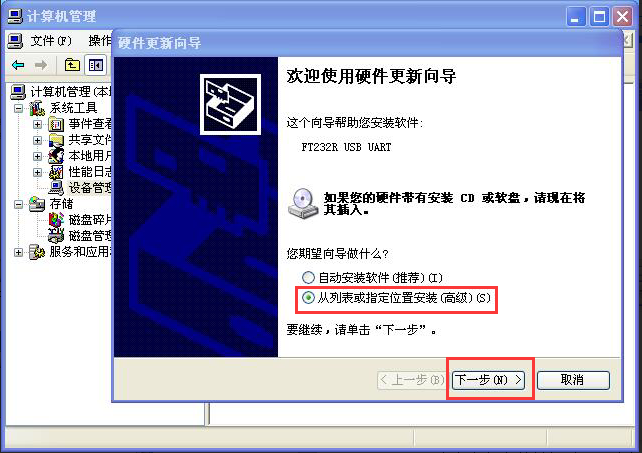

這時右擊它，點擊“更新驅動程序”，之后彈出除提示安裝驅動軟件的方法，選擇“從列表或指定位置安裝”，點擊“下一步”，如圖。

第三步：之后彈出搜索和安裝選項窗口，選擇“瀏覽”。如圖：

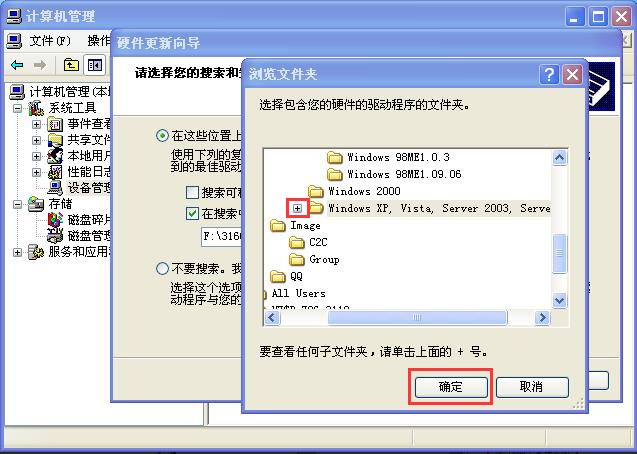

第四步：找到驅動所在的磁盤，（注意如果文件夾里面是壓縮包要先把壓縮包解壓）選擇“Windows XP”文件夾，并單擊“+”號，然后點擊“確定”。如圖：

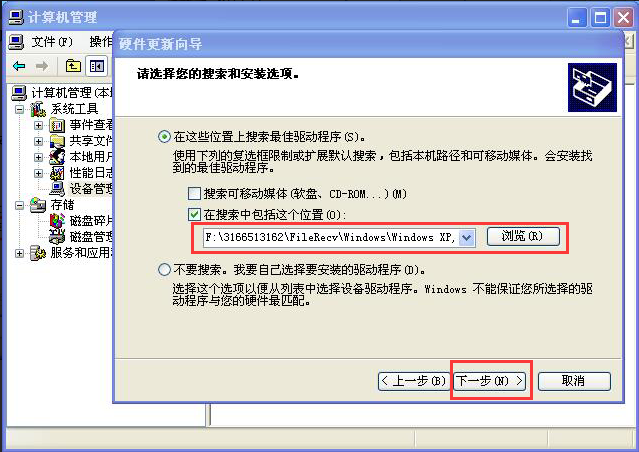

第五步：接著回到搜索和安裝選項窗口，并在瀏覽文件夾可以看到已選“Windows XP”文件夾，點擊“下一步”。如圖：

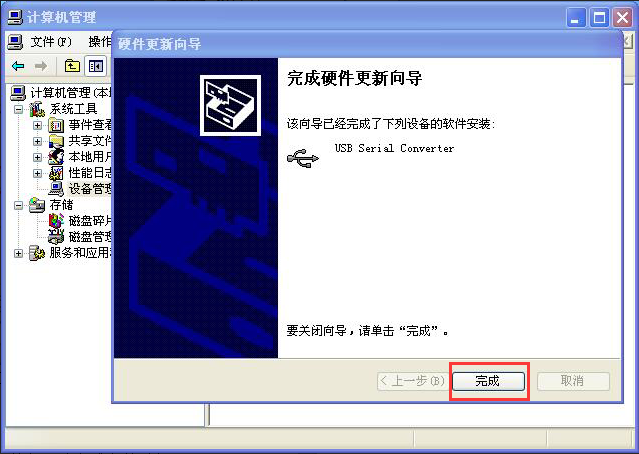

第六步：之后彈出完成硬件更新向?qū)Т翱冢c擊“完成”。如圖：

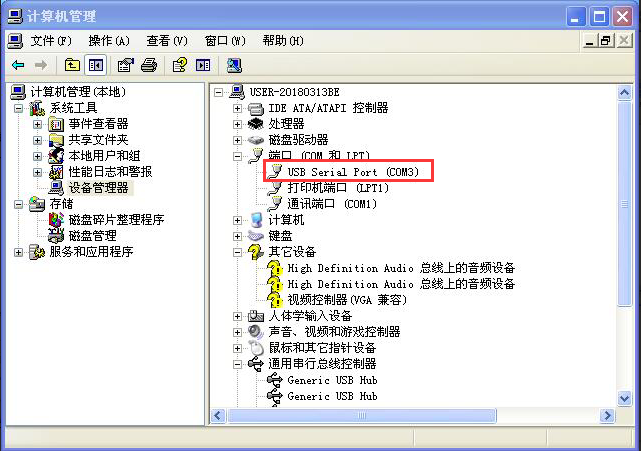

第七步：窗口就會自動彈回到設備管理器頁面，這時可以看到在端口一欄出現了COM口。如圖：

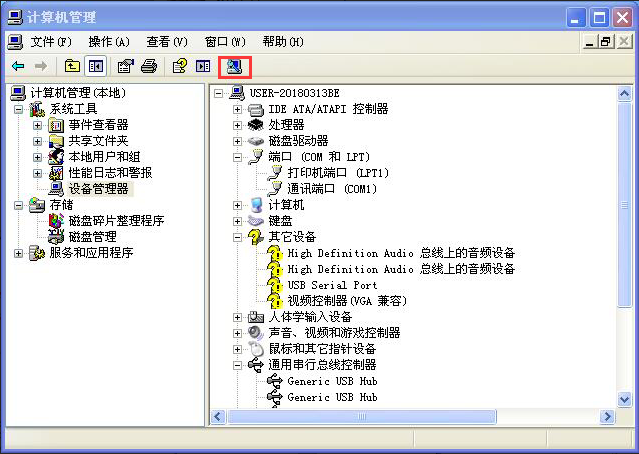

第八步：如果在設備管理器窗口沒有看到COM口，這時點擊“掃描硬件改動”。如圖：

二、設備管理器中設置端口號

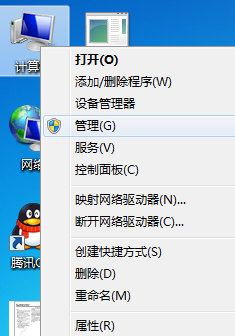

第一步：右擊“計算機”，選擇“管理”,如圖：

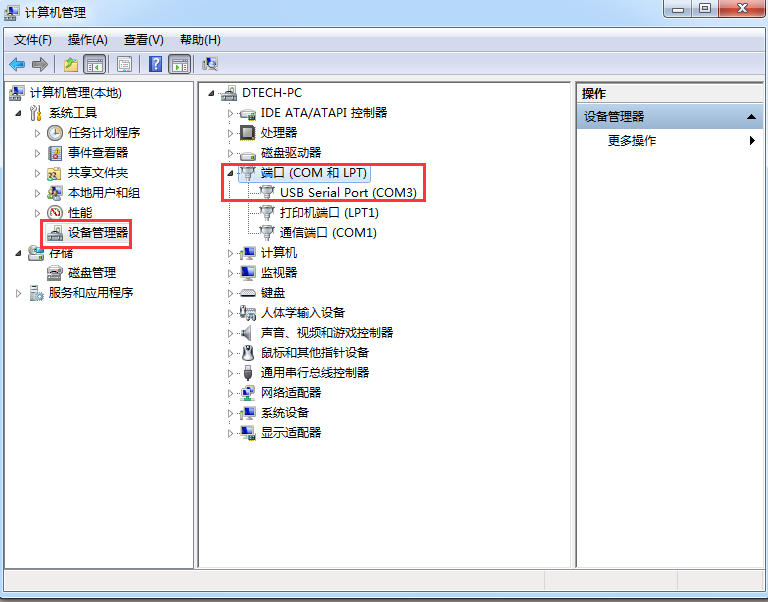

第二步：將串口線DT-5011插入到電腦USB接口上，在“設備管理器”中，“端口”這一項可以查看到串口線DT-5011已安裝好驅動，并彈出“COM”口，如圖：

若插入串口線后在“設備管理器“中查看不到該端口COM號，而是顯示“unknown Device”，則更換電腦另外USB口測試，或者更換電腦，若還是出現這種情況，則有可能是串口線出現故障，建議退廠更換，如圖：

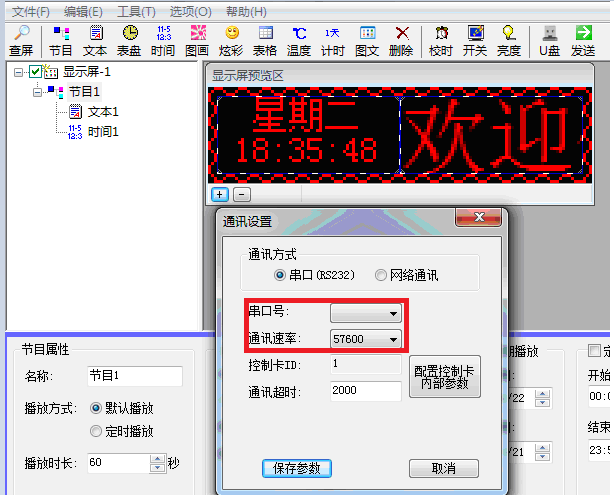

第三步：看到設備管理器設識別出COM口號，可能會無法與通訊設備連接，下圖是某款LED顯示屏的應用軟件，可在軟件中設置端口更改COM口號，與設備管理器中的COM口一致，如圖：

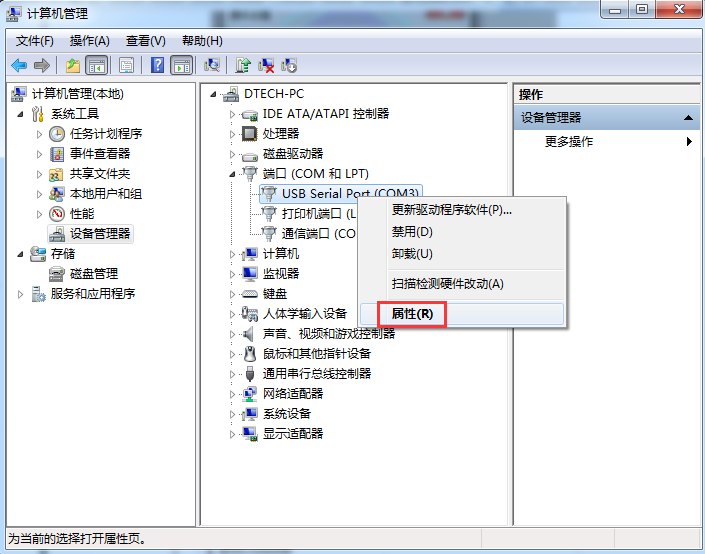

第四步：若軟件中沒有更多的COM口可供選擇，或者選擇的COM口還是無法連接，這時需要在設備管理器中更改COM號，右擊圖中“COM”口，選擇屬性，如圖：

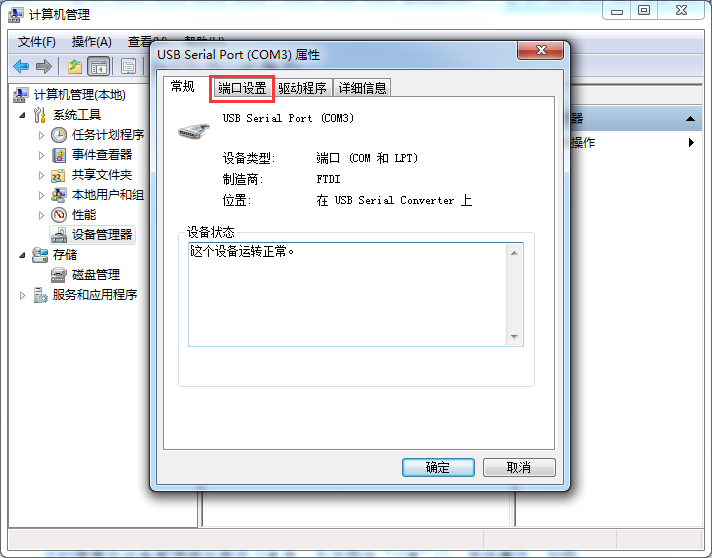

點擊“屬性”后，先彈出來的是常規一欄，設備的狀態顯示“這個設備運轉正?！闭f明驅動安裝沒有出現問題，然后點擊“端口設置”，如圖：

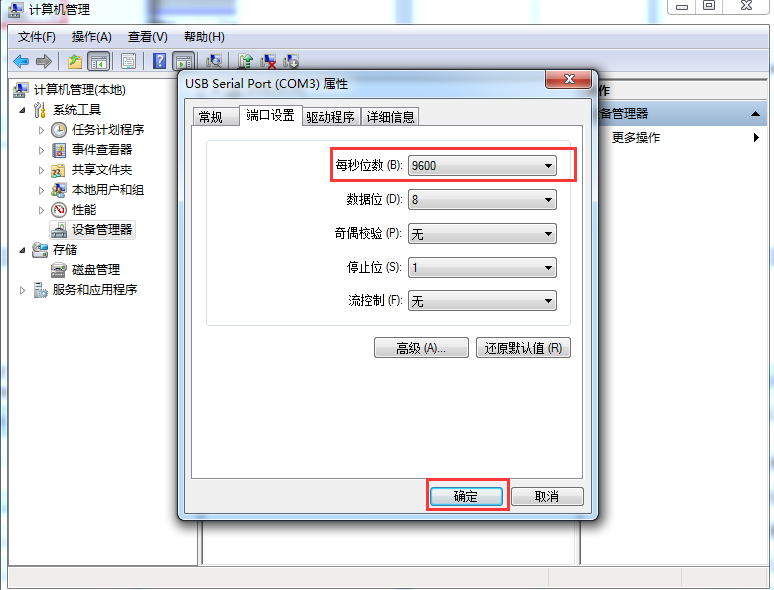

點擊“端口設置”后,“每秒位數”就是波特率的參數設置，如需更改可在此為串口線DT-5011的波特率進行更改，之后點擊“確定”如圖：

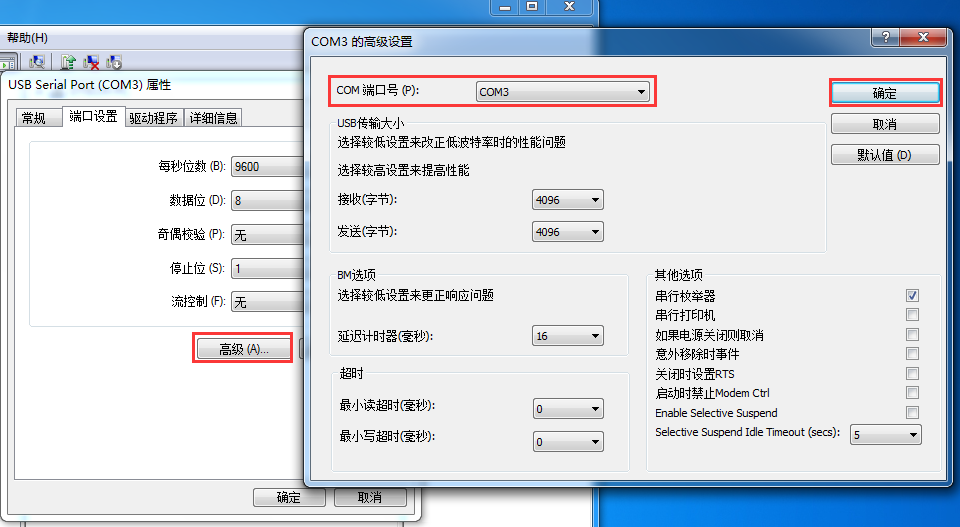

若用戶更改串口線DT-5011的端口，則需點擊“端口設置”中的“高級”，立馬彈出COM口設置頁面，選擇與通訊軟件相匹配的COM口，之后點擊“確定”如圖：

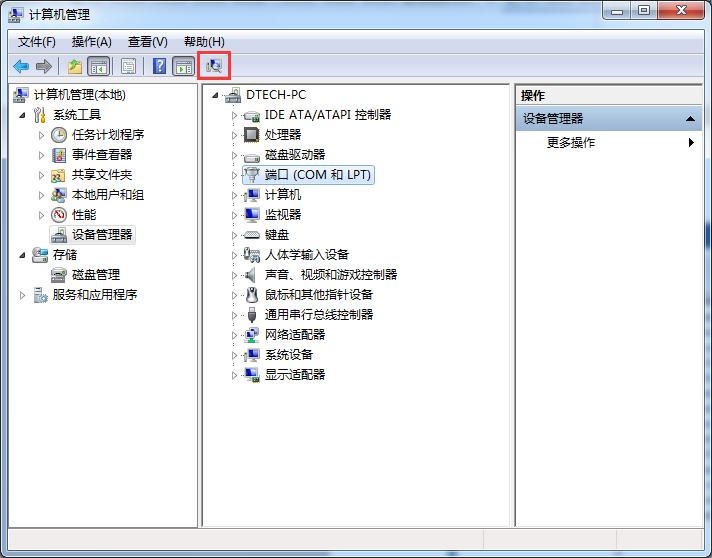

設定完串口線的端口號之后，則可退回“設備管理器”中查看串口線是否已經更改端口號，若端口號仍無更改，則可點擊“設備管理器”中右上角的更新驅動程序圖標進行更新（一般win7系統設置完后會自動更新端口號，xp系統則需要通過更新驅動程序才可看到端口號是否變更），如圖：點擊掃描鍵

  到此已介紹完串口線的安裝，使用全過程。如串口線出現安裝故障，或在COM口前有“驚嘆號”，可在其他電腦進行測試，如出現同樣現象，則建議退廠維修。在使用過程出現通訊問題請檢查的您的插接件是否接觸良好，端口號是否錯誤，波特率是否已被更改等情況；也可以讓設備關掉電源重新啟動，或者讓設備去識別串口線等等辦法來排除故障，但也不排除兼容性問題。
